Z czego składa się dach? Poznaj wszystkie jego kluczowe elementy

Dach to kluczowy element każdego budynku, który nie tylko chroni przed warunkami atmosferycznymi, ale również wpływa na estetykę i wartość nieruchomości. Prawidłowo wykonana konstrukcja dachu zapewnia bezpieczeństwo i komfort użytkowania obiektu przez wiele lat. Poznanie poszczególnych elementów składowych dachu jest istotne zarówno dla osób planujących budowę domu, jak i dla właścicieli rozważających remont istniejącego pokrycia dachowego.

Najważniejsze elementy dachu:

• Konstrukcja nośna (więźba dachowa)
• Pokrycie dachowe (zewnętrzna warstwa ochronna)
• Elementy geometryczne (połacie, kalenica, narożniki)
• System odwodnienia
• Elementy izolacyjne i wentylacyjne

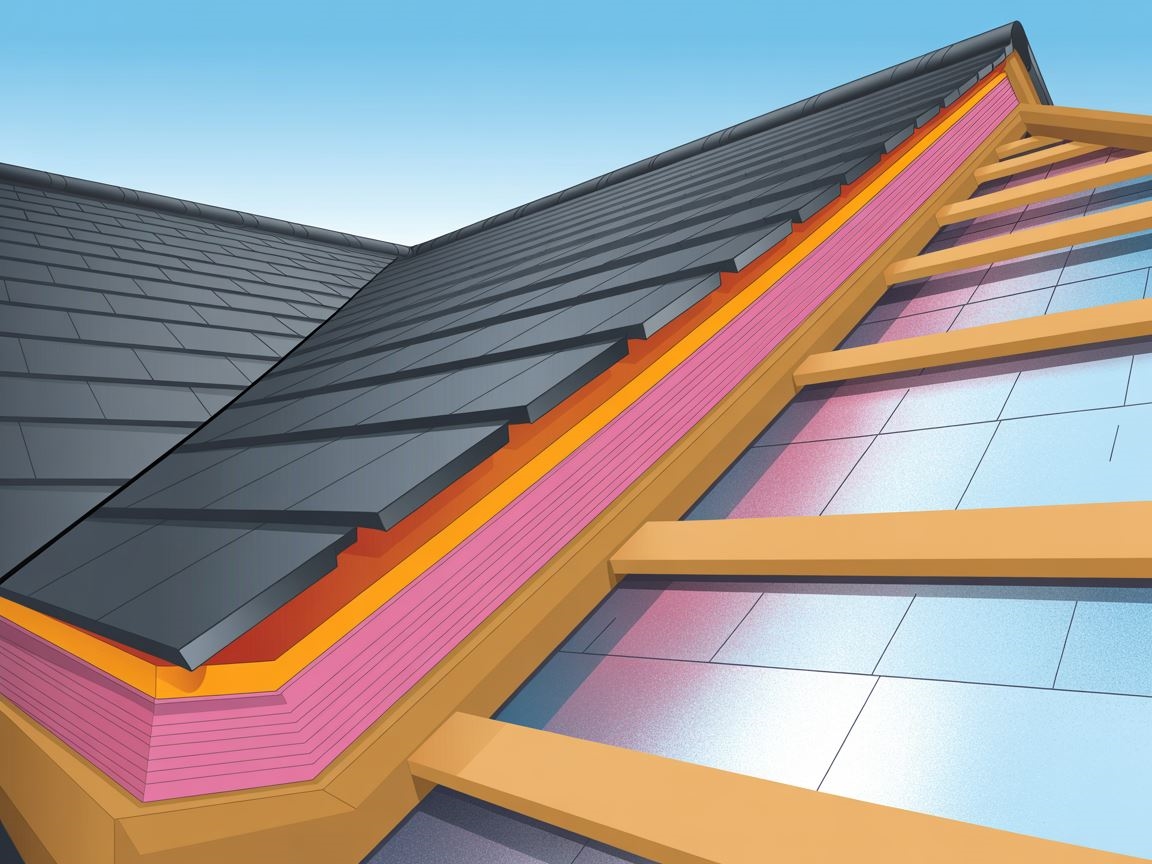

Konstrukcja nośna dachu – fundament całej struktury

Konstrukcja nośna dachu, zwana również więźbą dachową, stanowi szkielet całej struktury i odpowiada za przenoszenie obciążeń na ściany budynku. To właśnie od jej stabilności i wytrzymałości zależy bezpieczeństwo całego obiektu. Prawidłowo zaprojektowana i wykonana więźba dachowa musi uwzględniać obciążenia stałe (ciężar własny konstrukcji) oraz zmienne (śnieg, wiatr), charakterystyczne dla regionu, w którym znajduje się budynek.

Głównym elementem konstrukcyjnym są krokwie – pochyłe belki o prostokątnym przekroju, na których opiera się pokrycie dachowe. Rozstaw krokwi zazwyczaj wynosi od 0,8 do 1,2 metra, co zapewnia odpowiednią stabilność całej konstrukcji. Krokwie wspierane są przez poziome elementy, takie jak jętki (poziome belki łączące przeciwległe krokwie) oraz płatwie (poziome belki stanowiące podporę krokwi). Ważnym elementem jest również murłata – pozioma belka umieszczona na ścianach zewnętrznych, która stanowi dolną podporę krokwi i odpowiada za przeniesienie obciążenia na ściany budynku.

Dla zapewnienia sztywności całej konstrukcji stosuje się również kleszcze (poziome belki łączące pary krokwi), miecze (skośne elementy łączące słupy z płatwiami) oraz wiatrownice (ukośne deski przybijane do krokwi). Wszystkie te elementy muszą być odpowiednio połączone i zabezpieczone, aby konstrukcja dachu była stabilna i odporna na działanie sił zewnętrznych przez wiele lat użytkowania.

Pokrycie dachowe i elementy wykończeniowe

Pokrycie dachowe to zewnętrzna warstwa dachu, bezpośrednio narażona na działanie czynników atmosferycznych. Jego głównym zadaniem jest ochrona wnętrza budynku przed deszczem, śniegiem, wiatrem i promieniowaniem słonecznym. Wybór odpowiedniego materiału pokryciowego zależy od wielu czynników, takich jak kąt nachylenia dachu, lokalne warunki klimatyczne czy względy estetyczne.

Pokrycie układane jest na łatach i kontrłatach, które stanowią system podpór i mocowań dla warstwy zewnętrznej. Pod pokryciem znajduje się membrana dachowa, która stanowi dodatkowe zabezpieczenie przed wilgocią. Jakość wykonania pokrycia dachowego ma kluczowy wpływ na trwałość całego dachu – nawet najdrobniejsze błędy mogą prowadzić do przecieków i poważnych uszkodzeń konstrukcji.

Powierzchnię dachu tworzą połacie dachowe – nachylone płaszczyzny, które łączą się w najwyższym punkcie, tworząc kalenicę (poziomą krawędź łączącą dwie połacie). W miejscach styku bocznych połaci powstają naroża, a w dolnej części dachu znajduje się okap – pozioma krawędź, która odpowiada za odprowadzanie wody poza obrys budynku. Ważnym elementem jest również kosz dachowy – wklęsła krawędź tworząca się w miejscu przecięcia dwóch połaci, która zbiera i odprowadza wodę deszczową.



System odwodnienia i elementy uzupełniające

Nieodzownym elementem każdego dachu jest system odwodnienia, składający się z rynien i rur spustowych, który odprowadza wodę deszczową z połaci dachowych. Prawidłowo wykonany system rynnowy chroni elewację budynku przed zawilgoceniem i zapobiega podmakaniu fundamentów. Brak odpowiedniego systemu odwodnienia lub jego nieprawidłowe wykonanie może prowadzić do poważnych uszkodzeń całego budynku.

Uzupełnienie konstrukcji dachu stanowią obróbki blacharskie – elementy zabezpieczające newralgiczne miejsca dachu, takie jak okolice kominów, okien dachowych czy lukarn. Ich zadaniem jest ochrona przed przedostawaniem się wody w miejscach, gdzie pokrycie dachowe łączy się z innymi elementami budynku. Do dodatkowych elementów dachu zaliczamy również ławy kominiarskie, umożliwiające bezpieczny dostęp do komina, wyłazy dachowe zapewniające dostęp na dach oraz elementy wentylacyjne odpowiedzialne za prawidłową cyrkulację powietrza w przestrzeni poddasza.

Nowoczesne dachy coraz częściej wyposażane są również w systemy izolacji termicznej, które znacząco poprawiają efektywność energetyczną budynków. Właściwie dobrana i zamontowana izolacja pomaga utrzymać optymalną temperaturę wewnątrz budynku, zmniejszając koszty ogrzewania zimą i chłodzenia latem.

Najczęściej zadawane pytania:

• Co to jest połać dachowa? Połać dachowa to nachylona powierzchnia dachu, która odpowiada za odprowadzanie wody i śniegu. Stanowi podstawową część dachu widoczną z zewnątrz.
• Jaką funkcję pełni kalenica? Kalenica to najwyższa pozioma krawędź dachu, w której spotykają się połacie dachowe. Jej głównym zadaniem jest uszczelnienie miejsca styku połaci i ochrona przed zawilgoceniem.
• Z jakich elementów składa się więźba dachowa? Więźba dachowa składa się z krokwi, jętek, płatwi, murłaty, kleszczy i mieczy. Każdy z tych elementów pełni określoną funkcję w przenoszeniu obciążeń na ściany budynku.
• Czym różni się dach dwuspadowy od czterospadowego? Dach dwuspadowy posiada dwie nachylone połacie, a czterospadowy (kopertowy) składa się z czterech połaci schodzących się do jednego punktu lub linii.
• Co to jest okap dachowy? Okap to dolna, pozioma krawędź dachu, która wystaje poza obrys ścian zewnętrznych, chroniąc je przed wodą deszczową.

ŹRÓDŁO:

• [1]https://www.regamet.pl/dla-domownika/z-jakich-elementow-sklada-sie-dach-i-jakie-sa-ich-podstawowe-funkcje/[1]
• [2]https://jacom.com.pl/dom/elementy-konstrukcji-dachu-kluczowe-skladniki-i-ich-funkcje/[2]
• [3]https://www.buduj.net/polac-dachowa-kluczowy-element-dachu-o-ktorym-warto-wiedziec[3]

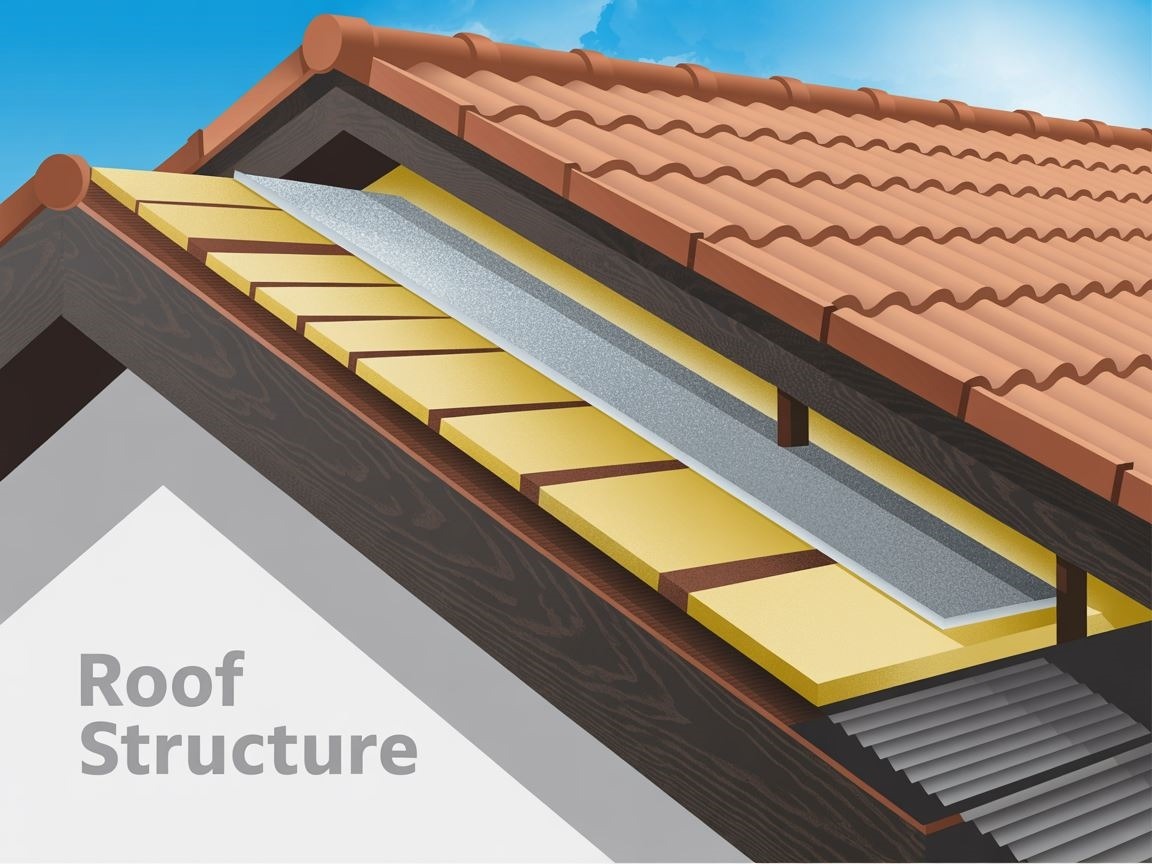

Konstrukcja nośna dachu – więźba, krokwie, płatwie i murłaty

Konstrukcja nośna dachu to fundament całej struktury dachowej, odpowiedzialna za przenoszenie wszelkich obciążeń na ściany budynku. Stanowi skomplikowany układ elementów drewnianych, które współpracują ze sobą tworząc stabilną bazę dla pokrycia dachowego. Bez właściwie zaprojektowanej i wykonanej konstrukcji nośnej, nawet najlepsze pokrycie dachowe nie spełni swojej funkcji ochronnej.

Rodzaj zastosowanej konstrukcji zależy głównie od rozpiętości dachu. W domach jednorodzinnych najczęściej spotykamy:

• Więźbę krokwiową – prostą konstrukcję stosowaną przy rozpiętości do 7 m
• Więźbę krokwiowo-jętkową – dla dachów o szerokości 7-11 m
• Więźbę płatwiowo-kleszczową – stosowaną przy rozpiętości powyżej 11 m

Krokwie – podstawa konstrukcji dachu

Krokwie to pochyłe belki dźwigające bezpośrednio pokrycie dachu, ustawione prostopadle do okapu. Ich przekrój najczęściej jest prostokątny, o wymiarach od 5×14 cm do 8×16 cm, zależnie od obciążeń. To właśnie krokwie nadają dachowi charakterystyczny kształt i tworzą szkielet, na którym mocuje się kolejne warstwy pokrycia.

Wyróżniamy różne typy krokwi: główne (tworzące ramiona wiązara), czołowe (wspierające krótsze połacie), koszowe (podpierające kosz dachu wielopołaciowego), narożne oraz kulawki (krótsze krokwie oparte na krokwiach narożnych). Odpowiedni rozstaw krokwi zapewnia optymalną nośność całej konstrukcji.

Płatwie – poziome wsparcie konstrukcji

Płatwie dachowe to poziome belki konstrukcyjne układane równolegle do kalenicy, których zadaniem jest podpieranie krokwi i przenoszenie obciążeń na konstrukcje poprzeczne. Ze względu na ogromne siły działające na płatwie, ich przekrój jest znaczny – najczęściej 12×16 cm do 16×22 cm.

W konstrukcjach dachowych występują trzy podstawowe rodzaje płatwi: płatew kalenicowa umieszczona na szczycie dachu, płatwie pośrednie lub okapowe przy krawędziach, oraz płatwie stropowe stanowiące elementy konstrukcyjne pomiędzy pozostałymi. Płatwie są podpierane przez słupy oraz zastrzały, co zapewnia odpowiednią sztywność całej konstrukcji.

Murłata – łącznik dachu ze ścianami

Murłata (płatew stropowa) to drewniana belka dachowa układana poziomo na murze budynku. Ma zwykle przekrój kwadratowy o boku 10-15 cm. Jej kluczowym zadaniem jest połączenie dachu ze ścianami oraz przenoszenie obciążeń z więźby dachowej na ściany. Prawidłowe zamocowanie i zaizolowanie murłaty decyduje o trwałości całej konstrukcji dachowej.

Murłata jest mocowana do wieńca stropowego za pomocą zabetonowanych kotew z nagwintowanymi końcówkami. Ze względu na położenie na styku dachu i ściany zewnętrznej, wymaga starannego ocieplenia, by uniknąć mostków termicznych. W niektórych przypadkach możliwe jest wykonanie dachu bez murłaty, gdy jej rolę przejmuje odpowiednio zaprojektowany wieniec żelbetowy.

System obciążeń konstrukcji dachowej

Cała konstrukcja nośna dachu tworzy system przenoszenia obciążeń, który działa na zasadzie kaskadowej. Ciężar pokrycia dachowego oraz dodatkowe obciążenia (śnieg, wiatr) są przenoszone przez krokwie na płatwie, następnie przez słupy i zastrzały na murłatę, a ostatecznie na ściany budynku. Prawidłowo zaprojektowana konstrukcja musi uwzględniać zarówno obciążenia stałe (ciężar własny), jak i zmienne (warunki atmosferyczne).

Geometryczne elementy dachu – kalenice, kosze, okapy i naroża

Geometria dachu to nie tylko kwestia estetyki, ale przede wszystkim funkcjonalności. Prawidłowo zaprojektowane i wykonane elementy geometryczne dachu zapewniają skuteczną ochronę budynku przed warunkami atmosferycznymi oraz właściwą wentylację przestrzeni poddasza. Każdy element geometryczny dachu pełni określoną rolę w całym systemie zadaszenia i wymaga szczególnej uwagi podczas projektowania oraz wykonania.

Warto przypomnieć, że połacie dachowe to podstawowe płaszczyzny dachu, które tworzą jego charakterystyczną bryłę. To właśnie w miejscach styku tych płaszczyzn powstają najważniejsze elementy geometryczne dachu, takie jak kalenice, kosze, okapy i naroża, które omówimy szczegółowo w tej części artykułu.

Kalenica – najwyższy punkt dachu

Kalenica to pozioma krawędź utworzona na przecięciu dwóch połaci dachowych, stanowiąca najwyższy punkt dachu. Często nazywana jest również grzbietem, kipą, wierchem lub linią szczytową. Od prawidłowego wykonania kalenicy zależy nie tylko szczelność dachu, ale również właściwa wentylacja przestrzeni poddasza.

Kalenicę wykańcza się zazwyczaj specjalnymi, rynienkowatymi dachówkami zwanymi gąsiorami, które mocuje się klamrami do drewnianej łaty kalenicowej. Pod gąsiorami umieszcza się elastyczną taśmę wentylacyjną, która zabezpiecza szczelinę wentylacyjną przed przedostawaniem się wody, jednocześnie umożliwiając wypływ powietrza z przestrzeni pod pokryciem.

Rozróżniamy:

• Kalenicę główną – najwyższą linię dachu, biegnącą poziomo wzdłuż całego budynku
• Kalenice narożne (skośne) – krawędzie przebiegające pomiędzy połaciami bocznymi

Kosz dachowy – newralgiczny punkt konstrukcji

Kosz dachowy to wklęsła krawędź powstająca w miejscu styku dwóch schodzących się połaci dachowych lub połaci dachu i pokrycia lukarny. Jest to element szczególnie narażony na działanie wody deszczowej i śniegu. Ze względu na swoją funkcję zbierania i odprowadzania wody z dwóch połaci kosz dachowy często nazywany jest rynną koszową.

Wykonanie kosza dachowego wymaga dużej precyzji i przestrzegania rygorystycznych zasad. Najczęściej stosowane materiały to blacha aluminiowa, tytanowo-cynkowa, miedziana lub stal ocynkowana. Prawidłowo wykonany kosz powinien skutecznie odprowadzać wodę, być odporny na działanie czynników atmosferycznych oraz maksymalnie szczelny.

Okap dachowy – ochrona ścian zewnętrznych

Okap dachowy to dolna, pozioma krawędź połaci dachowej, która zwykle wystaje poza zewnętrzne ściany budynku i płaszczyznę elewacji. Szerokość okapu zazwyczaj wynosi od 50 do 90 cm, choć w niektórych przypadkach może być wysunięty nawet na ponad metr i podpierany specjalnymi słupami. Dzięki wysunięciu okapu poza obrys budynku woda spływająca z dachu nie zalewa ścian, co zapobiega ich zawilgoceniu i niszczeniu elewacji.

Wzdłuż okapu instaluje się rynnę, której zadaniem jest zebranie i odprowadzenie wody deszczowej. Równie ważną funkcją okapu jest zapewnienie wentylacji przestrzeni pod pokryciem dachowym – wzdłuż okapu znajduje się wlot powietrza do przestrzeni wentylacyjnej. Aby zabezpieczyć ten wlot przed ptakami, stosuje się specjalne grzebienie zwane wróblówkami.

Naroże – wypukła krawędź dachu

Naroże dachu to wypukła krawędź powstająca w miejscu spotkania dwóch nachylonych powierzchni połaci dachu. Jest elementem zarówno konstrukcyjnym, jak i estetycznym. Naroża są często określane jako kalenice narożne lub skośne i pełnią podobną funkcję jak kalenica główna, ale w odniesieniu do bocznych połaci dachowych.

Prawidłowe wykonanie naroży wymaga zastosowania specjalnych elementów pokryciowych, np. dachówek narożnych dopasowanych kształtem do kąta nachylenia dachu. W przypadku blachodachówki stosuje się odpowiednie obróbki blacharskie. Naroża, podobnie jak kalenica, odpowiadają za wywiewanie wilgotnego powietrza spod pokryć dachowych, co ma kluczowe znaczenie dla trwałości całej konstrukcji i zapobiegania zawilgoceniu izolacji termicznej.

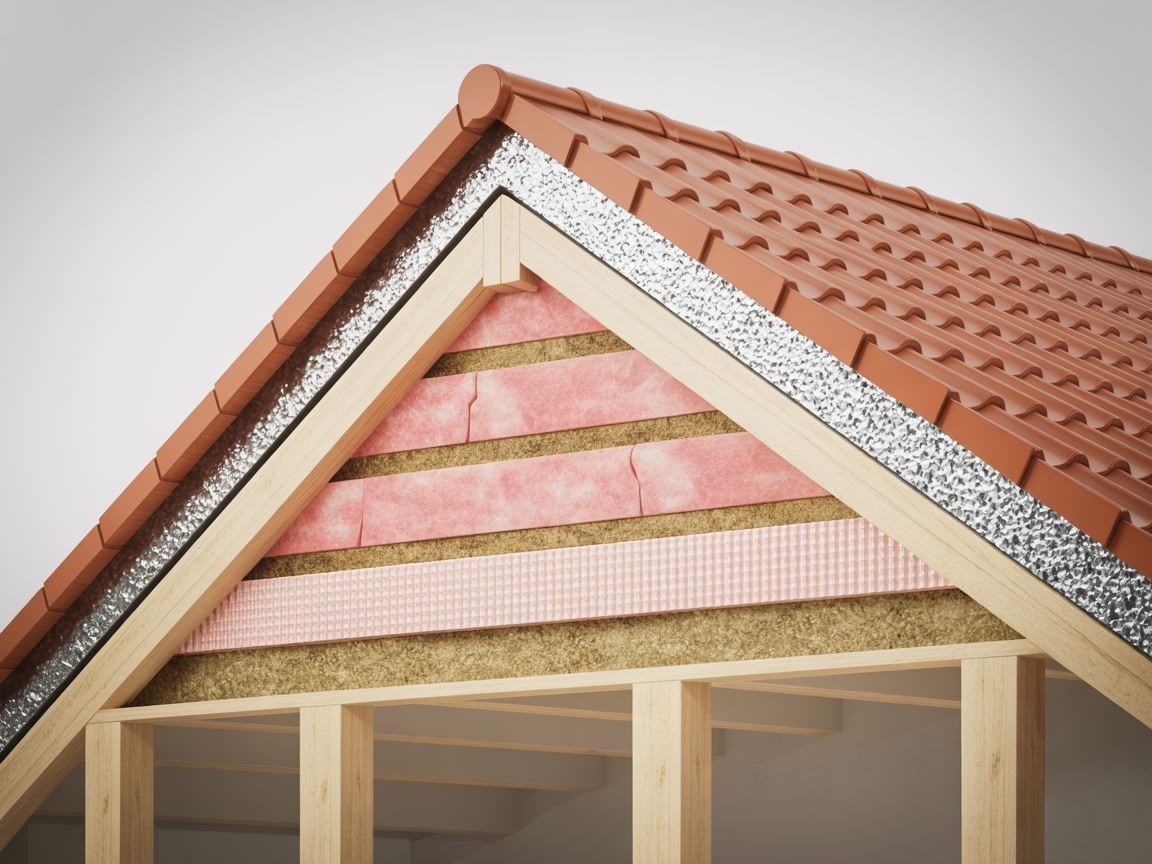

Pokrycie dachowe i warstwy izolacyjne – ochrona przed warunkami atmosferycznymi

Dach jako kompleksowy system to nie tylko widoczne pokrycie zewnętrzne, ale przede wszystkim precyzyjnie zaprojektowany układ warstw, które wspólnie tworzą barierę ochronną. Każda z tych warstw pełni określoną funkcję i dopiero ich prawidłowe współdziałanie zapewnia skuteczną ochronę budynku przed warunkami atmosferycznymi. Odpowiednio dobrane i wykonane warstwy izolacyjne mogą ograniczyć straty ciepła nawet o 25%, co bezpośrednio przekłada się na niższe rachunki za ogrzewanie.

Wielowarstwowa konstrukcja dachu, patrząc od strony pokrycia właściwego, obejmuje kolejno: pokrycie zewnętrzne, izolację wiatrochronną, ocieplenie dachu (izolację termiczną) i izolację paroszczelną. Każdy z tych elementów wymaga fachowego wykonania, ponieważ nawet najmniejsze błędy montażowe mogą prowadzić do poważnych problemów z wilgocią czy stratami ciepła.

Paroizolacja – bariera dla wilgoci wewnętrznej

Paroizolacja stanowi pierwszą warstwę w izolacji dachu skośnego, chroniącą termoizolację przed przenikaniem pary wodnej z wnętrza budynku. W warunkach różnicy temperatur para wodna mogłaby skraplać się wewnątrz warstwy izolacyjnej, prowadząc do zawilgocenia, a w dłuższej perspektywie do uszkodzeń konstrukcji dachowej. Bez tej kluczowej bariery ochronnej, wilgoć przeniknęłaby do izolacji termicznej, znacząco obniżając jej właściwości i trwałość.

Folie paroizolacyjne (najczęściej polietylenowe) układa się po stronie wewnętrznej, bezpośrednio po ułożeniu termoizolacji. O skuteczności paroizolacji decyduje przede wszystkim szczelność zamocowania, dlatego konieczne jest stosowanie specjalnych taśm uszczelniających na zakładach folii oraz kleju do uszczelnienia połączeń z powierzchniami murowymi.

Termoizolacja – ochrona przed utratą ciepła

Warstwa termoizolacyjna to serce systemu izolacyjnego dachu, odpowiedzialne za zabezpieczenie budynku przed stratami ciepła zimą oraz przegrzewaniem latem. Prawidłowo wykonana termoizolacja powinna tworzyć ciągłą warstwę bez mostków termicznych, czyli miejsc, przez które ciepło mogłoby uciekać. Dobór odpowiedniego materiału izolacyjnego i jego grubości ma kluczowe znaczenie dla efektywności energetycznej całego budynku.

Najczęściej stosowane materiały termoizolacyjne to:

• Wełna mineralna – charakteryzująca się dobrymi właściwościami termicznymi i akustycznymi
• Płyty PIR/PUR – o wysokiej izolacyjności przy niewielkiej grubości (λD = 0,022)
• Styropian o zwiększonej gęstości – popularny zwłaszcza na dachach płaskich
• Izolacja nakrokwiowa – nowoczesne rozwiązanie tworzące jednolitą warstwę nad konstrukcją dachu

Od 2021 roku obowiązują w Polsce podwyższone wymagania dotyczące izolacyjności termicznej dachów – współczynnik przenikania ciepła U powinien wynosić maksymalnie 0,15 W/m²K. Oznacza to, że tradycyjne materiały izolacyjne muszą mieć grubość około 30-40 cm, natomiast zastosowanie płyt PIR pozwala osiągnąć ten sam efekt przy znacznie mniejszych grubościach.

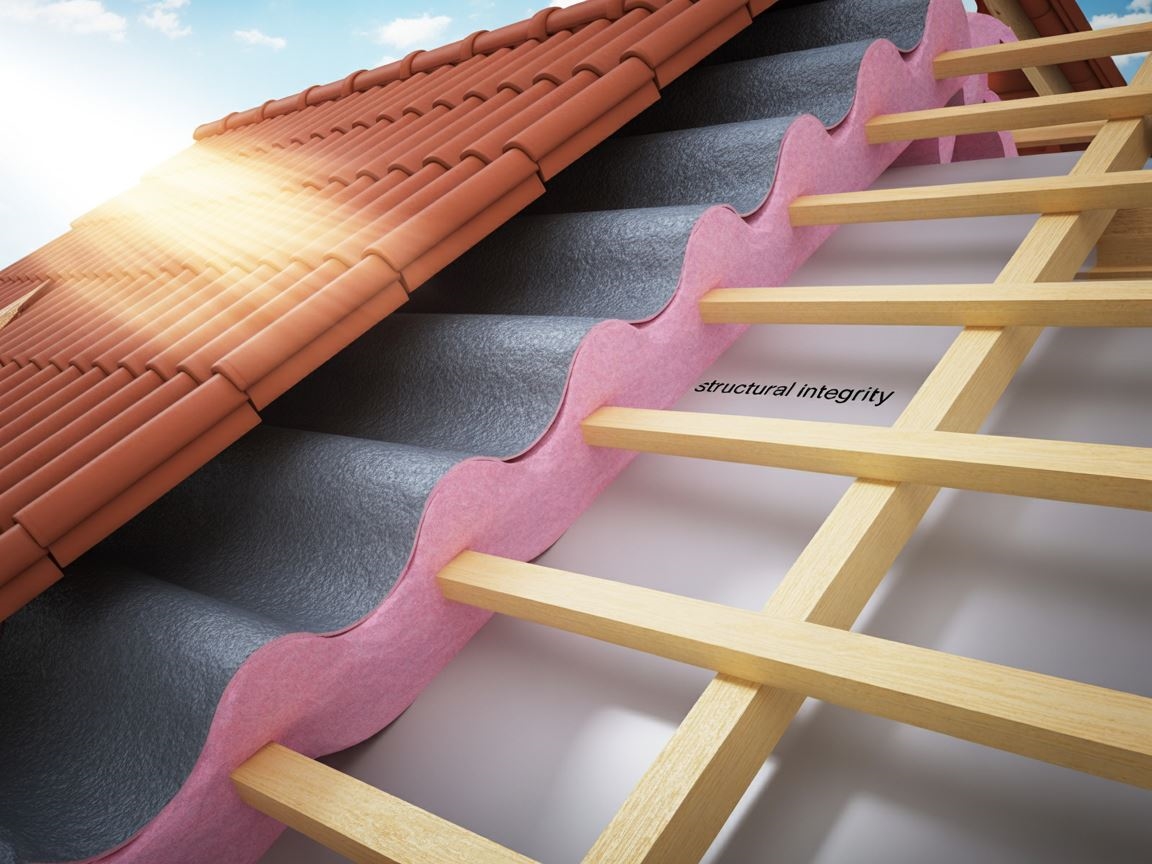

Wiatroizolacja i membrana dachowa – druga linia obrony

Wiatroizolacja chroni budynek przed przewiewaniem zimnego powietrza do wnętrza oraz zabezpiecza materiał izolacyjny przed wilgocią i wodą. W przeciwieństwie do paroizolacji, wiatroizolacja jest paroprzepuszczalna i umożliwia wydostawanie się pary wodnej na zewnątrz. Ten jednokierunkowy przepływ wilgoci ma kluczowe znaczenie dla utrzymania suchości warstw dachowych i zapobiegania rozwojowi grzybów czy pleśni.

Najpopularniejszym rozwiązaniem jest zastosowanie membran wysokoparoprzepuszczalnych jako wstępnego krycia. Umieszcza się je nad warstwą ociepleniową, bezpośrednio pod pokryciem dachowym. Membrany te są nieprzepuszczalne dla cieczy, więc gdy woda opadowa przedostanie się pod dach, spłynie po ich powierzchni. Jednocześnie umożliwiają wydostanie się pary wodnej z domu na zewnątrz, zapobiegając zawilgoceniu warstw izolacyjnych oraz konstrukcji więźby.

Wentylacja – klucz do trwałości izolacji

Prawidłowa wentylacja dachu to jeden z najważniejszych elementów skutecznego systemu izolacyjnego. W przypadku braku odpowiedniego przepływu powietrza może dochodzić do gromadzenia się wilgoci, co prowadzi do obniżenia właściwości termoizolacyjnych i uszkodzeń konstrukcji. System wentylacyjny dachu składa się zazwyczaj z wlotów powietrza przy okapie oraz wylotów przy kalenicy lub w górnej części połaci dachowej.

Wentylacja zapewnia odprowadzanie nadmiaru wilgoci oraz świeżego powietrza z przestrzeni podpokryciowej. W dachach skośnych zazwyczaj stosuje się szczelinę wentylacyjną pomiędzy wiatroizolacją a termoizolacją lub używa się membran wysokoparoprzepuszczalnych układanych bezpośrednio na warstwie termoizolacji. Według aktualnych norm, nawet przy zastosowaniu membran paroprzepuszczalnych, wymagane jest zapewnienie wentylacji wysokiej (przy kalenicy), a często rekomenduje się również wentylację niską (przy okapie), aby zapewnić odpowiednią cyrkulację powietrza.

Systemy funkcjonalne dachu – odwodnienie, wentylacja i oświetlenie poddasza

Funkcjonalność dachu zależy nie tylko od jego konstrukcji i pokrycia, ale również od systemów odpowiadających za odprowadzanie wody, cyrkulację powietrza i dostarczanie światła. Prawidłowo działające systemy funkcjonalne znacząco wydłużają żywotność całej konstrukcji i zwiększają komfort użytkowania pomieszczeń pod dachem.

Odwodnienie dachu

Na rynku dostępne są dwa główne typy systemów odwodnienia:

• Grawitacyjny – tradycyjny system wykorzystujący naturalne siły ciążenia
• Podciśnieniowy – nowoczesne rozwiązanie stosowane głównie na dużych powierzchniach dachowych

System podciśnieniowy wykorzystuje specjalne wpusty dachowe ograniczające dopływ powietrza, co zwiększa prędkość przepływu wody. Dzięki temu możliwe jest zastosowanie mniejszej liczby rur o mniejszych średnicach oraz prowadzenie rurociągów poziomych bez spadku.

Wentylacja połaci dachowej

Prawidłowa wentylacja dachu jest kluczowa dla trwałości konstrukcji. Głównym jej zadaniem jest odprowadzanie nadmiaru wilgoci, która mogłaby prowadzić do rozwoju pleśni i grzybów oraz osłabienia właściwości termoizolacyjnych.

Skuteczny system wentylacyjny wymaga zapewnienia wlotu powietrza przy okapie, drożnej szczeliny wentylacyjnej między pokryciem a izolacją oraz wylotu powietrza przy kalenicy. Szczególną uwagę należy zwrócić na miejsca przecięcia połaci, gdzie ryzyko zawilgocenia jest największe.

Oświetlenie poddasza

Efektywne oświetlenie poddasza to kombinacja światła naturalnego (okna dachowe, świetliki) i sztucznego. Okna powinny stanowić około 1/8 powierzchni podłogi, aby zapewnić odpowiednie doświetlenie wnętrza.

Oświetlenie sztuczne, szczególnie systemy LED, pozwala na elastyczne dostosowanie do różnych funkcji pomieszczenia. Możliwość regulacji barwy i natężenia światła sprawia, że poddasze może służyć zarówno jako przestrzeń do relaksu, jak i miejsce do pracy czy czytania.

Podsumowanie

Dach jako kompleksowy system wymaga właściwego połączenia wszystkich elementów konstrukcyjnych i funkcjonalnych. Odpowiednie odwodnienie chroni przed zawilgoceniem, skuteczna wentylacja zapobiega degradacji konstrukcji, a przemyślane oświetlenie zwiększa użyteczność przestrzeni poddasza. Inwestycja w wysokiej jakości rozwiązania to gwarancja bezpieczeństwa, komfortu i długowieczności całego budynku.
